卧式沉降高速离心机差速器的制作方法
来源:鼎博什么网址版    发布时间:2024-11-10 21:30:29

  

卧式沉降高速离心机差速器的制作方法

  本实用新型涉及卧式沉降离心机的行星齿轮差动轮系,卧式沉降离心机是环境保护中的污水处理、化工工艺中的固液分配及钻井液浆中固物处理等的重要设备。

  现有的卧式沉降离心机使用的差速器,采用分体的齿圈、两级差速器之间配以中间体支撑,没有连通的回油道,第一级差速器的输出与第二级差速器的输入由定位键连接,这种结构的主要缺点是转速不稳定,承载能力小,工作可靠性差,额定转速小于2000rpm,难以满足石油、地质、勘探作业中,对处理钻井液的离心机转速应为2000-3500rpm的要求,差速器内各部件的润滑不好,在高速运转中,造成差速器内旋转部件的损坏,使差速器失去了工作能力。

  本实用新型的目的是提供一种卧式沉降高速离心机差速器,它高转速、重载、润滑良好,在多变载荷的工作条件下,运行可靠,具有稳定的转动速比及大的调速范围,可长时期不间断工作。

  本实用新型的目的是这样实现的一种卧式沉降高速离心机差速器,包括输入盘和输出轴,其特征是所述差速器的结构为在输入盘内装有由轴承支承的输入轴,输入轴上固装有第一中心轮,该第一中心轮与第一行星轮啮合,该第一行星轮以轴承支承于第一行星轮轴,该第一行星轮轴固装于左、右第一行星架,该左第一行星架以轴承支承于支架,该右第一行星架有连体的第二中心轮,该右第一行星架的一端以轴承支承于输入轴的末端,该右第一行星架的另一端以轴承支承于右第二行星架,该第一行星轮与双联体齿圈上的内齿轮啮合,该双联体齿圈上的内齿轮同时与第二行星轮啮合,该第二行星轮与第二中心轮啮合,该第二行星轮以轴承支承于第二行星轮轴,该第二行星轮轴固装于左、右第二行星架,该双联体齿圈中部有连体的扶正轴承支架,该扶正轴承支架的轴承座内装有扶正轴承,该扶正轴承支承于左第二行星架,该左第二行星架以轴承支承于右第一行星架,该右第二行星架有连体的输出盘,该双联体齿圈的左、右两端分别装有左、右联接盘,该左联接盘固接于支架,该支架以轴承支承于输入轴;该右联接盘以轴承支承于右第二行星架的输出盘,该输出盘以花键孔连接输出轴。

  所述第一、第二行星轮轴各为空心轴,该空心轴中部各有内外穿通的横向过油孔。

  所述第一行星轮轴以锁紧块定位于左第一行星架;第二行星轮轴以锁紧块定位于右第二行星架。

  所述第一行星轮的两个侧面与相应的左、右第一行星架内面之间装有止推环和止推垫,所述第二行星轮的两个侧面与相应的左、右第二行星架内面之间装有止推环和止推垫。

  本实用新型的优点采用双级行星齿轮传动机构,满足高转速,重载2000rpm-3500rpm大的处理量,大于60立方米/小时,在多变载荷的工作条件下,运行良好、可靠,具有稳定的转动速比及大的调速范围,可实现长时期不间断工作。

  采用双联体整体齿轮圈,增加了中间扶正轴承支架,增强了可靠性,双联整体齿圈保证了制造精度,结构紧凑。

  本实用新型结合物理运动件的各自特点,创造性的采用行星架及输出盘作为转动构件,右第一行星架与第二中心轮采用了组焊整体结构,右第二行星架与输出盘也采用了组焊整体结构,增强了部件的承载能力,在重载、高转速条件下,不会发生变形而造成损失破坏,达到了装配简单,安装便捷、快捷,在高转速条件下可靠、耐用。增加了中间扶正轴承支架,优化了结构,回油道、空心行星轮轴、过油孔配合,满足了差速器中各转动部件在高转速条件下的润滑可靠性,减少了原件磨擦发热,改善了润滑条件,保证了差速器的运行可靠性。

  图2是图1中差速器的结构示意图;图3是图2中第一行星轮、左第一行星架、右第一行星架、第一行星轮轴的装配结构示意图;图4是图2的A-A剖视图;

  图5是图2中第二行星轮、左第二行星架、右第二行星架、第二行星轮轴的装配结构示意图;图6是图2的B-B剖视图;图7是图2中双联体齿圈的结构示意图。

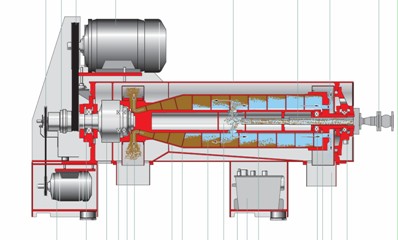

  附图编号1.输入盘101.支架2.输入轴201.第一中心轮3.第一行星轮301.轴承4.第一行星轮轴5.左第一行星架6.右第一行星架 601.第二中心轮7.左第二行星架8.右第二行星架 801.输出盘9.第二行星轮901.轴承10.第二行星轮轴11.双联体齿圈 111.扶正轴承支架112.回油道13.左联接盘 14.右联接盘15.锁紧块 16.止推环 17.止推垫18.过油孔 19.输出轴20.差速器 21.转鼓 22.推进器请参照图1,卧式沉降高速离心机差速器包括差速器20、转鼓21、推进器22;卧式沉降离心机是利用转鼓内的推进器22与转鼓21之间的转速差来实现固液分离的机器。

  离心机转鼓21与离心机推进器22的转速差的产生是由两台电机分别驱动完成的,一台电机驱动离心机转鼓21,另一台电机驱动差速器20带动推进器22实现转速差。转速及扭矩由差速器的输入轴输入,差速器输出轴将转速及扭矩传递给离心机推进器22。

  请参照图2、图3、图4、图5、图6,本实用新型的差速器的结构为在输入盘1内装有由轴承支承的输入轴2,输入轴2上固装有第一中心轮201,该第一中心轮201与第一行星轮3啮合,该第一行星轮3以轴承301支承于第一行星轮轴4,该第一行星轮轴4固装于左、右第一行星架5、6,该左第一行星架5以轴承支承于支架101,该右第一行星架6有连体的第二中心轮601,该右第一行星架6的一端以轴承支承于输入轴2的末端,该右第一行星架6的另一端以轴承支承于右第二行星架8,该第一行星轮3与双联体齿圈11上的内齿轮啮合,该双联体齿圈11上的内齿轮同时与第二行星轮9啮合,该第二行星轮9与第二中心轮601啮合,该第二行星轮9以轴承901支承于第二行星轮轴10,该第二行星轮轴10固装于左、右第二行星架7、8,该双联体齿圈11中部有扶正轴承支架111,该扶正轴承支架111的轴承座内装有扶正轴承12,该扶正轴承12支承于左第二行星架7,该左第二行星架7以轴承支承于右第一行星架6,该右第二行星架8有连体的输出盘801,该双联体齿圈11的左、右两端分别装有左、右联接盘13、14,该左联接盘13固接于支架101,该支架101以轴承支承于输入轴2;该右联接盘14以轴承支承于右第二行星架8的输出盘801,该输出盘801通过花键孔连接输出轴19。第一行星轮3有两组如图4所示。第二行星轮9有三组如图6所示。

  请参照图3,第一行星轮轴4为空心轴,便于润滑油通过,该空心轴中部各有内外穿通的横向过油孔18。过油孔18使空心行星轮轴中的润滑油能进入到轴承301中。

  请参照图5,第二行星轮轴10为空心轴,该空心轴中部各有内外穿通的横向过油孔18。

  请参照图7,双联体齿圈11中部的扶正轴承支架111外侧有回油道112。回油道112连通扶正轴承支架111左、右两侧的各部件。

  回油道、空心行星轮轴、过油孔配合,满足了差速器中各转动体构件在高转速条件下的润滑可靠性,减少了原件磨擦发热,改善了润滑条件,保证了差速器的运行可靠性。

  第一行星轮轴4以锁紧块15定位于左第一行星架5;第二行星轮轴10以锁紧块15定位于右第二行星架8。

  请参照图3,第一行星轮3的两个侧面与相应的左、右第一行星架5、6内面之间装有止推环16和止推垫17。请参照图5,第二行星轮9的两个侧面与相应的左、右第二行星架7、8内面之间装有止推环16和止推垫17。止推环16和止推垫17减少了行星轮的两个侧面与相应的左、右行星架之间的磨损,增加了差速器的常规使用的寿命,可实现长时期不间断工作。

  请参照图2,外界扭矩及转速经输入轴2输入,带动第一中心轮201驱动左、右第一行星架5、6上的第一行星轮3转动,使左、右第一行星架5、6旋转,右第一行星架6有连体的第二中心轮601,第二中心轮601与第二行星轮9啮合,第二行星轮9转动,使左、右第二行星架7、8旋转,右第二行星架8带动连体的输出盘801旋转,输出盘801通过输出轴19把扭矩及转速输出。

  权利要求1.一种卧式沉降高速离心机差速器,包括输入轴和输出轴,其特征是所述差速器的结构为在输入盘(1)内装有由轴承支承的输入轴(2),输入轴(2)上固装有第一中心轮(201),该第一中心轮(201)与第一行星轮(3)啮合,该第一行星轮(3)以轴承(301)支承于第一行星轮轴(4),该第一行星轮轴(4)固装于左、右第一行星架(5、6),该左第一行星架(5)以轴承支承于支架(101),该右第一行星架(6)有连体的第二中心轮(601),该右第一行星架(6)的一端以轴承支承于输入轴(2)的末端,该右第一行星架(6)的另一端以轴承支承于右第二行星架(8),该第一行星轮(3)与双联体齿圈(11)上的内齿轮啮合,该双联体齿圈(11)上的内齿轮同时与第二行星轮(9)啮合,该第二行星轮(9)与第二中心轮(601)啮合,该第二行星轮(9)以轴承(901)支承于第二行星轮轴(10),该第二行星轮轴(10)固装于左、右第二行星架(7、8),该双联体齿圈(11)中部有连体的扶正轴承支架(111),该扶正轴承支架(111)的轴承座内装有扶正轴承(12),该扶正轴承(12)支承于左第二行星架(7),该左第二行星架(7)以轴承支承于右第一行星架(6),该右第二行星架(8)有连体的输出盘(801),该双联体齿圈(11)的左、右两端分别装有左、右联接盘(13、14),该左联接盘(13)固接于支架(101),该支架(101)以轴承支承于输入轴(2);该右联接盘(14)以轴承支承于右第二行星架(8)的输出盘(801),该输出盘(801)以花键孔连接输出轴(19)。

  2.如权利要求1所述的卧式沉降高速离心机差速器,其特征是所述第一、第二行星轮轴(4、10)各为空心轴,该空心轴中部各有内外穿通的横向过油孔(18)。

  3.如权利要求1所述的卧式沉降高速离心机差速器,其特征是所述双联体齿圈(11)中部的扶正轴承支架(111)外侧有回油道(112)。

  4.如权利要求1所述的卧式沉降高速离心机差速器,其特征是所述第一行星轮轴(4)以锁紧块(15)定位于左第一行星架(5);第二行星轮轴(10)以锁紧块(15)定位于右第二行星架(8)。

  5.如权利要求1所述的卧式沉降高速离心机差速器,其特征是所述第一行星轮(3)的两个侧面与相应的左、右第一行星架(5、6)内面之间装有止推环(16)和止推垫(17),所述第二行星轮(9)的两个侧面与相应的左、右第二行星架(7、8)内面之间装有止推环(16)和止推垫(17)。

  6.如权利要求1所述的卧式沉降高速离心机差速器,其特征是所述第一行星轮(3)有两组,第二行星轮(9)有三组。

  专利摘要一种卧式沉降高速离心机差速器,固接于输入轴的第一中心轮与第一行星轮啮合,第一行星轮以轴承支承于第一行星轮轴,第一行星轮轴固装于左、右第一行星架,右第一行星架有连体的第二中心轮,第二行星轮与第二中心轮啮合,第二行星轮以轴承支承于第二行星轮轴,第二行星轮轴固装于左、右第二行星架,第一行星轮、第二行星轮与双联体齿圈上的内齿轮啮合,双联体齿圈中部有扶正轴承支架,扶正轴承支架的轴承座内装有扶正轴承,右第二行星架有连体的输出盘,输出盘有花键孔连接输出轴。本实用新型高转速、重载、润滑良好,在多变载荷的工作条件下,运行可靠,具有稳定的转动速比及大的调速范围,可长时期不间断工作。
